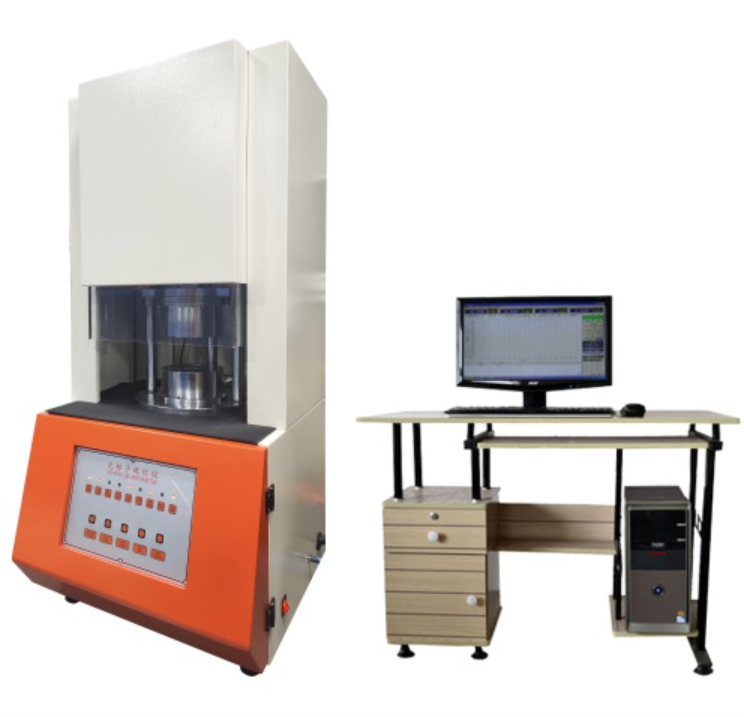

无转子硫化仪是橡胶加工行业控制胶料质量，快速检验及橡胶基础研究应用最广泛的仪器，为橡胶最优化配方组合提供了精确的数据，可精确测出焦烧时间、正硫化时间、硫化指数及最大、最小转矩等参数。

该硫化仪包括：主机、计算机、测温、控温、数据采集处理、传感器及电气连锁等部分组成。其中测、控温电路由测控模块、铂电阻、加热器组成，能自动跟踪电网及环境温度的变化，自动修正PID参数，达到快速、精确控温的目的。数据采集系统及机电连锁完成对橡胶硫化过程的力矩信号自动检测、自动实时显示温度值及设定值。硫化结束后，自动处理、自动计算、打印硫化曲线及工艺参数。显示硫化时间、硫化力矩。计算机实时显示硫化过程，从上面可一目了然的看到“温度”的变化和“时间—扭矩”的变化过程。

技术指标：

1.执行标准：ASTM D5289-95、ISO6502-1999(E)、GB/T16584-1996

2.测温范围：室温--200℃

3.测温精度：100--200℃时，≤±0.1℃

4.控温稳定度：100--200℃时，≤±0.1℃

5.设定范围：0--200℃;设定最小单位：0.1℃

6.温度显示范围：0--200℃;显示分辨率：0.1℃

7.设定时间范围：0--200分钟;设定最小单位：1分钟

8.自动量程切换：根据实际力矩自动增加

9、电源：50HZ，～220V±10%，50±1Hz，必须要良好接地

10.压缩空气：0.32Mpa由气动调节阀控制

11.摆动频率：100次/分钟(约1.7HZ)

12.环境温度：常温--40℃，相对湿度小于80%，空气中不含腐蚀性气体

13.质量：≈250kg

14.功率：2KW

15.外型尺寸：680×630×1100(mm)

本测试仪器具有以下特点：

a.温度控制精度高、范围广。(±0.1℃)

b.时钟编程功能。(设定、修改时间)

c.技术先进的开关电源，稳压范围宽。

d.集成电路及控制元件。

e.全中文汉显。

f.符合GB/T16584(用无转子硫化仪测试橡胶硫化特性)和ISO6502的要求。

无转子硫化仪在设计时采用了一系列连锁功能，包括关闭塑料玻璃门。若门没有关上，则模具无法合拢。只有门安全的合上，模具才可合拢。才可进行工作。总而言之，该型号的硫化仪与其他的型号相比，性能更稳定、更精确、价廉物美、功能齐备。它是测试橡胶特性的最佳仪器。

构造与原理：

构造

无转子硫化仪是一种智能型的仪器，它融合了机械与电两种原理。由以下几个部分组成：

a.机械部分：由外壳、上下模、振动器、测力传感器和变速器组成;

b.空压机控制系统：由开合模的气缸、电磁阀和空压机三部分组成;

c.电控系统：由测控温系统和门控制装置组成;

d.测试和控制系统：主要由微处理器、计算机控制系统、数据获取器、交流器、数据处理器、电机控制、开合模控制、报告打印机组成。打印机用的是惠普打印机，纸用的是A4纸。

设计原理

模具型腔由上、下模组成，橡胶试样放在几乎密闭的模具型腔内并保持一定的温度的压力，其中一个模腔以1.7Hz的频率振动，振幅是±0.5º或±1º。模腔的振荡使试样产生剪切应变，同时试样在反方向生成一个反作用力(力矩)到模具型腔，其力值的大小取决于胶料的刚度(剪切模量)。

随着硫化开始，胶料试样的刚度增大，测力机构测出的反作用力(力矩)会逐步上升到稳定值或最大值并通过屏幕逐渐显示出来，同时看到一条力矩与时间的对应关系曲线图，通常称为“硫化曲线”。曲线的形状和试验温度与胶料的特性有关。试验结束后，数据、曲线将自动存储到数据库中，如果需要打印，直接点击“打印”即可。

硫化曲线的形状取决于测试的温度和橡胶试样的特性。除了曲线，计算机控制打印机会打印出相应的技术参数。

数据处理技术要求：

绘制格式、曲线、参数如下图所示：

打印报告上的数据所表示的内容如下：

ML：最小转矩

MH：最大转矩

TS1(早期硫化时间、焦烧时间)：ML±0.1Nm即在ML的基础上增加0.1N·m力矩时所对应的时间，以分钟计算。

TS2(早期硫化时间、焦烧时间)：ML±0.2Nm即在ML的基础上增加0.2N·m力矩时所对应的时间，以分钟计算。

T10(初始硫化时间)：ML+(MH-ML)×10%既转矩达到此值时所对应的时间，以分钟计算。

T50(能精确评定的硫化时间)：ML+(MH-ML)×50%既转矩达到此值时所对应的时间，以分钟计算。

T90(经常采用的最佳硫化时间)：ML+(MH-ML)×90%既转矩达到此值时所对应的时间，以分钟计算。

VC(硫化速度指数)：VC=100/(T90-TS1)
