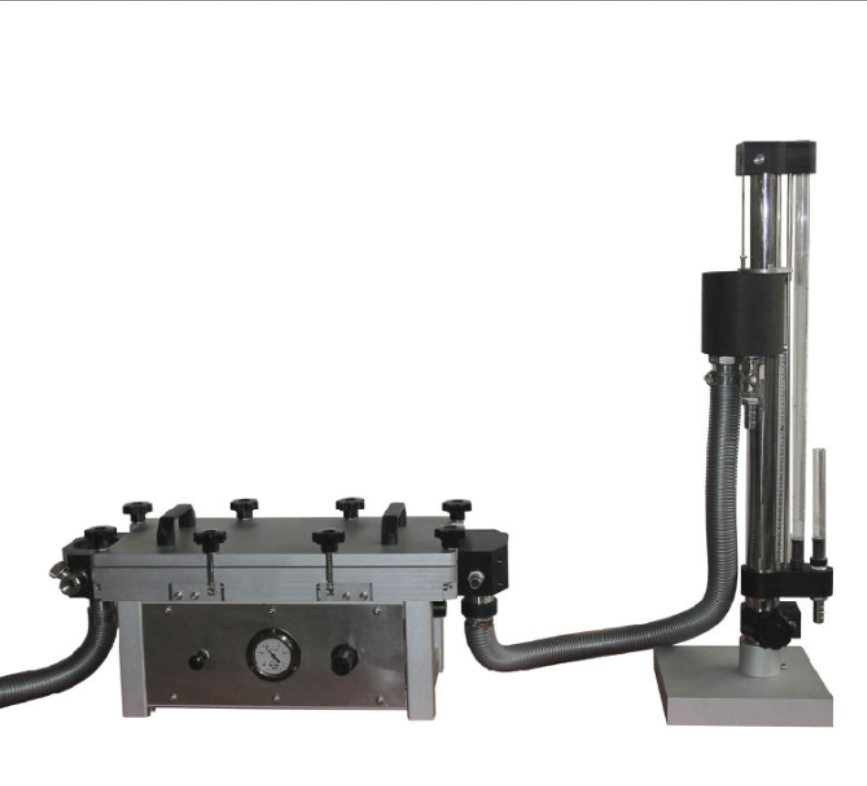

排水板水平通水量测试仪用于测定塑料排水板在规定压力下沿其平面方向输导水流的特性。试验时，在保持试样侧压力为350kPa和水力梯度i=0.5的条件下进行渗流，测量排水板试样在一定时间内的渗水量。

符合标准：

JTG E50 T1143-2006，SL/T 235-26-2012，JT/T 521-附录A-2004，JTS-206-1-附录B B.3-2009，JTS/T245-2023.etc.

仪器特点：

定制型压力表，采用进口高精度扩散硅压力传感器和16位高分辩率A/D转换器；

采用高能量锂亚电池给压力表供电，连续使用时间超1.5年；

压力表可一键校零，适应多种环境使用；

“kPa、MPa、Psi、mmHg、Bar、Kgf/cm2”六种单位可供切换选择；

采用开启式舱门结构，便于试样装样；

机身采用铸铝一体成型工艺，确保压力舱密封；

特殊设计的试样夹持装置，防止排水板的塑料芯板变形，结合密封圈的设计，确保试样夹持处不漏气、不漏水；

水力梯度可通过水塔高度进行调节；

合理设计的水路管道，减少试验中的水头损失，结果更精确；

气动控制元件，控制压缩空气的进出和压力的大小，为试验提供侧压力；

可根据客户要求定做压力舱及密封板以满足不同尺寸的试样。

技术参数：

试验舱结构开启式

试样有效长度400mm

试样宽度100mm可定制

侧压力350±20kPa（压力表精度0.4%FS）

水头差调节范围0~400mm

准确性0.4%

外形尺寸主机：715×300×260mm水塔：440×440×860mm

重量35kg

标准配置：

1.主机1台

2.塑料水管4根

3.气管1根

4.乳胶膜3个

5.密封板2个

6.O形圈3个

7.卡箍2个

8.底脚4个

9.产品装箱单1份

10.产品说明书1份

11.产品合格证1份
