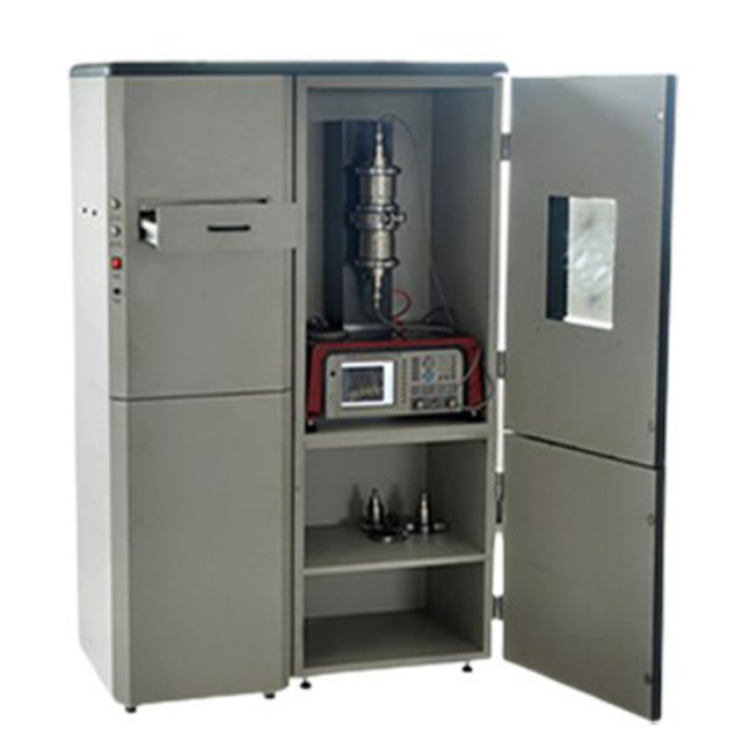

织物防电磁辐射性能测试仪用于纺织品、塑料布、金属薄板、非导电材料表面涂层或镀层、金属网、导电膜、导电玻璃、导电介质板等电磁屏蔽材料的电磁屏蔽效能的测试(法兰同轴法)。

符合标准：

GB/T 25471，GB/T 23326，ASTM D4935，QJ2809，SJ20524等

仪器特点：

1.采用同轴测试方法，传输特性好，测试精确度高;

2.可进行全频扫描、列表扫描和点频测量;

3.采用法兰同轴测试方法对材料的屏蔽效能进行测量，传输特性好，提高测试精确度高;

4.全自动控制信号的发射和接收，自动进行数据采集处理，液晶屏曲线显示，微型打印机打印测试数据，操作简便;

5.通过测得参数计算获得平面材料对电磁波吸收与反射性能的评价;

6.RS232数据接口，计算机软件曲线显示、数据分析与存储;

7.提供USB接口，支持U盘移动数据存储。

技术参数：

1. 信号源：

1.1测试频率范围：300 KHz-3000 MHz

1.2频率稳定度：≤±5×10-6

1.3频率分辨率：1 Hz

1.4信号纯度：≤-65dBc/Hz(偏10 KHz)

1.5输出电平：-45dBm-+10 dBm

1.6电平准确度：≤±1.5dB(25℃±5℃，-45dBm-+5 dBm)

1.7谐波抑制比: ≥30dB(1MHz-3000MHz)，≥25dB(300KHz-1MHz)

1.8方向性: ≥50dB(矢量校准后)

1.9功率扫描：-8dBm-+5dBm

1.10系统阻抗：50欧姆

2. 接收机：

2.1频率范围：300KHz-3000MHz

2.2分辨率带宽：100 Hz-20 KHz

2.3动态范围：≥95 dB ( RBW = 1 KHz )

2.4最大输入电平：+10dBm

2.5输入损坏电平：+20dBm( 直流 +25V )

2.6端口：驻波比≤1.2

3.相位特性：

3.1相位分辨力：0.01°

3.2相位轨迹噪声：0.5°@RBW = 1KHz，1°@RBW = 3KHz(25℃±5℃，0dBm)

4.收发频率：

4.1发射频率20MHz-1.3GHz;

4.2发射频率漂移<1000Hz;

4.3发射频率跳频率间隔最小跳频间隔1MHz;

4.4发射输出功率>13dBm;

4.5接收功率动态范围：+5dBm--55dBm;

4.6接收机功率精确度±1dB;

4.7分辨率0.01dB接收机频率测试范围10MHz-3GHz;

4.8双层屏蔽效能>20dB

5.试样尺寸：

5.1圆形：直径180mm-200 mm

5.2方形：180mm×180mm-200mm×200mm

5.3试样厚度：0-5mm

6.仪器规格：

6.1工作环境温湿度：0-40℃，0-75%RH

6.2电源：AC220V±30V，50Hz 100W

6.3外形尺寸：70mm×50mm×75mm(L×W×H)(不含电脑)

6.4重量：约75kg

可选配置：

1.主机一台

2.电脑一台

3.打印机一台
