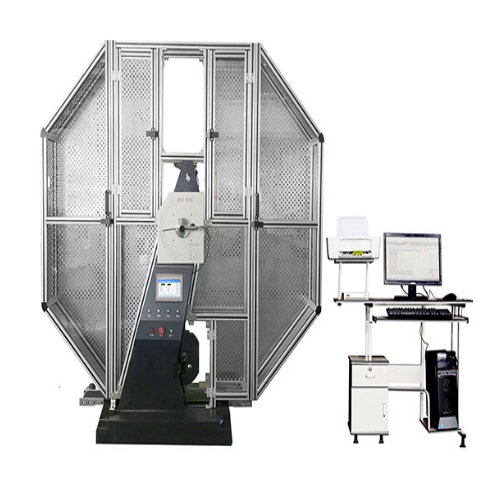

金属材料摆锤式冲击试验机用于测量金属材料的冲击韧性值和金属材料在动负荷下的抗冲击能力。

依据标准：

GB/T 3038—2002 摆锤式冲击试验机的检验

GB/T 229—2007 金属夏比缺口冲击试验方法

JJG 145-82 摆锤式冲击试验机

应用范围：

主要用于夏比冲击试验，获得金属材料的冲击韧性和冲击吸收功。

技术参数：

冲击能量(J)：150J/300J/450J/600J/750J

摆锤力矩(N.m)：80.3848/160.7695/241.1543/321.5390/401.9238

摆锤中心至试样中心距离(mm)：750

摆锤预扬角(°)：150

冲击速度(m/s)：5.2~5.5

试样支座跨距(mm)：40

试样支座端部圆弧半径(mm)：1

试样支座支撑面倾角(°)：11°±1°

冲击刀圆弧半径(mm)：R2或R8(选配)

冲击刀两斜面夹角(°)：30

冲击刀刃厚度(mm)：16

试样规格(mm)：55×10(7.5、5、2.5)×10

角度分辨率(°)：0.025°

计算机显示分辨值(J)：0.1

电源：三相四线制50HZ、380V、1500W

性能特点：

能够给出试样在冲击过程中冲击力随时间变化的曲线;

能够给出试样在冲击过程中冲击能量随时间变化的曲线;

能够给出试样在冲击过程中冲击力随试样变形的曲线;

能够给出试样在冲击过程中冲击能量随试样变形的曲线;

能够给出试样在动态载荷作用过程中的屈服力、最大力等特征值;

能通过鼠标的移动，得到试样在动态载荷作用过程中任意时刻的力和吸收能量的大小;

对每个试样，都能直接给出试验报告。
